Hej där! Som en mekanisk tätningsleverantör har jag fått många frågor nyligen om hur man väljer lämpliga bälgar för en mekanisk tätning. Så jag trodde att jag skulle dela några insikter baserat på min erfarenhet i branschen.
Första saker först, låt oss förstå vad bälgen är och varför de är viktiga i mekaniska tätningar. Bälgen är flexibla komponenter som spelar en avgörande roll för att upprätthålla tätningen mellan två rörliga delar. De kan kompensera för axiella, radiella och vinkelrörelser samt absorbera vibrationer och chocker. Detta hjälper till att förhindra läckage och säkerställa en effektiv drift av utrustningen.
Låt oss nu dyka in i de faktorer du måste tänka på när du väljer bälgar för en mekanisk tätning.
1. Driftsförhållanden
Det första du behöver titta på är utrustningsförhållandena. Detta inkluderar faktorer som temperatur, tryck, hastighet och typen av vätska som förseglas.
- Temperatur: Olika material har olika temperaturgränser. Om du till exempel arbetar i en miljö med hög temperatur behöver du bälgar gjorda av material som rostfritt stål eller hög temperaturpolymerer. Dessa material kan motstå värmen utan att förlora sin flexibilitet eller styrka. Å andra sidan, om temperaturen är relativt låg, kanske du kan använda mer kostnad - effektiva material.
- Tryck: Högtrycksapplikationer kräver bälgar som tål kraften som utövas på dem. Bälgens design och tjocklek är avgörande i sådana fall. En tjockare och mer robust Bellows -design kommer att behövas för att förhindra kollaps eller misslyckande under högt tryck.
- Hastighet: Utrustningens rotationshastighet påverkar bälgens prestanda. Vid höga hastigheter måste bälgen kunna hantera centrifugalkrafterna och vibrationerna. Detta kan kräva en mer styv och väl balanserad design.
- Vätsketyp: Den typ av vätska som förseglas kan också ha en betydande inverkan på valet av bälgar. Vissa vätskor är frätande, och du behöver bälgar gjorda av material som är resistenta mot korrosion. Om du till exempel förseglar en kemisk lösning kan du behöva bälgar gjord av en speciell legering eller en fluoropolymer.
2. Materialval
Bälgens material är en av de viktigaste faktorerna. Här är några vanliga material som används i bälgar för mekaniska tätningar:
- Rostfritt stål: Bälgen i rostfritt stål är mycket populära eftersom de erbjuder god korrosionsbeständighet, hög styrka och utmärkt flexibilitet. De kan användas i ett brett spektrum av applikationer, från låg temperatur till hög temperaturmiljöer.
- Fluoropolymer: Fluoropolymerer som PTFE (polytetrafluoroetylen) är kända för sin kemiska resistens. De kan motstå en mängd aggressiva kemikalier och används ofta inom kemikalie- och läkemedelsindustrin.
- Elastomerer: Elastomerer som gummi kan ge god tätningsprestanda och flexibilitet. De är lämpliga för applikationer där en viss grad av elasticitet krävs. De kanske emellertid inte är lika resistenta mot höga temperaturer eller kemikalier som andra material.
3. Designöverväganden
Utformningen av bälgen betyder också mycket.
- Antal inslag: Antalet inveckningar i bälgen påverkar dess flexibilitet och mängden rörelse den kan rymma. Fler inveckningar innebär i allmänhet större flexibilitet, men det betyder också längre bälg. Du måste hitta rätt balans baserat på din specifika applikation.
- Tonhöjd och tjocklek: Tonhöjden (avståndet mellan inveckningar) och tjockleken på bälgmaterialet är viktiga designparametrar. En mindre tonhöjd kan öka flexibiliteten, medan ett tjockare material kan förbättra styrkan och tryckmotståndet.
4. Kompatibilitet med tätningsenheten
Bälgen måste vara kompatibla med resten av tätningsenheten. Detta inkluderar parningsringarna, fjädrarna och andra komponenter. Bälgens dimensioner och monteringskrav måste matcha tätningsenheten för att säkerställa en korrekt passform.
5. Kostnad - Effektivitet
Naturligtvis är kostnaden alltid en faktor. Du måste hitta en balans mellan prestandakraven och kostnaden för bälgen. Ibland kan ett dyrare material eller design vara nödvändigt för kritiska tillämpningar, men i andra fall kan du hitta en kostnad - effektiv lösning som fortfarande uppfyller dina behov.

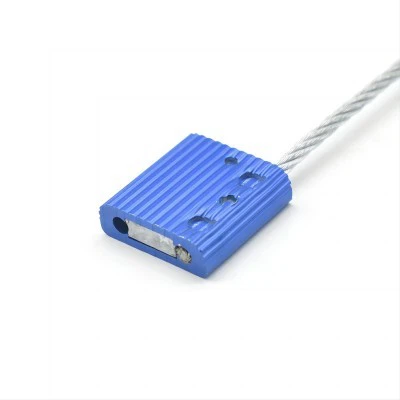

Låt mig nu nämna några relaterade produkter som kan vara av intresse för dig. Om du letar efter kabeltätningar har vi några fantastiska alternativ somSäkerhetshexagonkabeltätning,Hexagonala kabeltätningarochKabeltätningar för behållare. Dessa kabeltätningar kan ge ytterligare säkerhet och skydd i olika applikationer.
Sammanfattningsvis är det inte en enkel uppgift att välja lämpliga bälgar för en mekanisk tätning. Det kräver noggrant övervägande av driftsförhållandena, materialval, design, kompatibilitet och kostnad. Men med rätt kunskap och vägledning kan du fatta ett informerat beslut som kommer att säkerställa en tillförlitlig drift av din utrustning.
Om du är på marknaden för mekaniska tätningar eller behöver mer råd om val av bälgar, tveka inte att nå ut. Vi är här för att hjälpa dig hitta de bästa lösningarna för dina specifika behov. Oavsett om du är i tillverkning, kemisk eller någon annan bransch, har vi expertis och produkter för att uppfylla dina krav. Låt oss starta en konversation och se hur vi kan arbeta tillsammans för att få dig rätt mekaniska tätningar och bälgar.
Referenser
- "Mechanical Seals Handbook" av John Dickson
- Branschstandarder och riktlinjer relaterade till mekaniska tätningar
- Teknisk litteratur från bälgar och mekaniska tätningstillverkare
